| 各種取付金具・共架金具について |

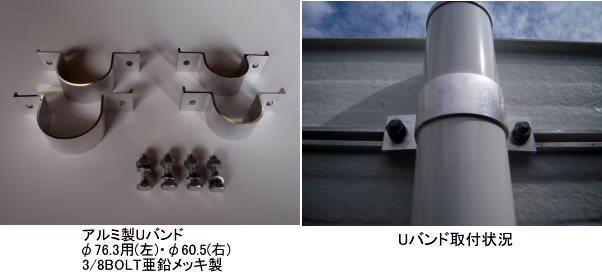

◎アルミ製U型バンド
Uバンドは、標識板と丸支柱との接合に用いる一般的な取付金具です。標識板裏側のリブ材（平リブ・高リブ）にボルトナットをスライドさせ、支柱にUバンドをかぶせ、ボルトナットを締め込み固定させる方法です。よく使用されるφ60.5、φ76.3、φ89.1は常時在庫として当社に用意してありますが、様々な径寸法にも対応いたします。また、付随して使用されるボルトナットは3/8ボルト(ワッシャー付)亜鉛めっき製が一般的に使われています。
【製作可能な支柱径寸法】 φ25.0・φ34.0・φ35.0・φ38.0・φ40.0・φ48.6・φ50.8・φ60.5・φ76.3・φ89.1・φ101.6・
φ114.3・φ139.8・φ165.2・φ190.7・φ216.3・φ267.4・φ318.5・φ355.6・φ406.4
※但しφ101.6以上のUバンドは強度的な観点により厚み5mmとなります。φ89.1以下は厚み3mmが一般的です。
※角パイプに取り付ける角型バンドもご用意できます。
◎アルミ製両面金具（Mバンド）
標識板を両面取り付けることができる固定金具です。但しこのMバンドは板寸法が大きい場合ボルトを締めこむのが困難になるため、板寸法の大きさによりMバンドやコ形バンド（下記紹介）を使い分けています。目安として標識板の横寸法が800mmを超えたらMバンドはおススメできません。（腕がながければ可能ですが・・・・）
◎アルミ製両面金具（コ形バンド）
この金具(コ形バンド)も両面取り付けることができる固定金具ですが、1枚目はUバンドで支柱と固定して、その固定された標識板にコ形バンドを取り付けて、2枚目の標識板を固定する金具です。参考として下記に構造図面をリンクしましたのでご参考にしてください。
コ形バンド式看板構造図（PDF）

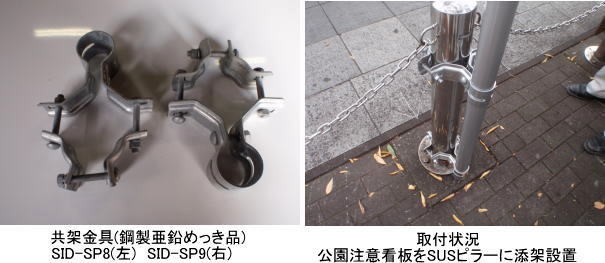

◎共架金具（ガードレール柱・照明柱などに添架）
既設のガードレール柱や照明柱、ピラーなどに共架金具を取り付けて、単柱標識やカーブミラー等を添架し設置する金具です。固定対象となる適用径寸法はφ70〜φ120までです。設置できる支柱径寸法はφ60.5とφ76.3の2種類となります。
イワブチ（株）製品 品番 SID-SP8・・・φ60.5用、SID-SP9・・・φ76.3用 但し、特注でφ89.1用もご用意できます。

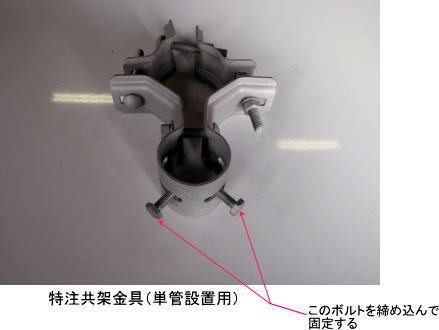

◎特注共架金具（単管設置用）
固定対象となる適用径寸法はφ70〜φ120で上記共架金具とおなじですが、設置する対象径が単管等細いパイプでも対応できる共架金具です。2個のボルトの締込みによりφ40〜φ50.8まで対応可能です。

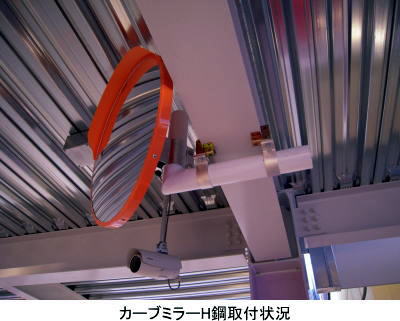

◎H形鋼取付
立体駐車場や工場などは鉄骨建築でH形鋼にカーブミラーや看板等を設置する場合、当社ではH形鋼に取付孔を開けず、吊り金具等を使って設置しています。下記に設置構造図をリンクしましたのでご参考にしてください。
カーブミラーH形鋼取付構造図（PDF）

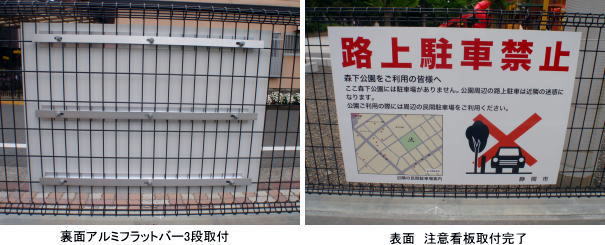

◎アルミフラットバー取付
ネットフェンス・格子フェンス・ガードパイプなどに標識板を設置する場合、標識板にボルト孔をあけ、ボルトや結束バンド・番線等で取り付けているのを目にしますが、当社ではアルミフラットバーを使用して取り付けることを提案しております。この取付方法の利点として、板に孔をあけないので表面シートの剥離、はがれ防止となり、さらにボルトの頭が板面から突出しないため歩行者の安全配慮を促し、美感的にもおススメできる取付方法だと思います。
|
|
各種取付金具や共架金具についてのご相談、お問い合わせ等ございましたら是非お気軽に
ご一報ください。
連絡先 adnexs-sign@chic.ocn.ne.jp
TEL 054-257-9177 FAX 054-257-9178
担当 望月
|
|
